서비스 소개
대상자료
- 정지궤도 영상 : 천리안위성 1호, 천리안위성 2A호
- 영역 : 전구, 동아시아, 한반도
- 자료종류 : 텍스트(asc), 이진(bin, h5, he5, NetCDF), 영상(png)
자료조회
위성자료를 검색하고 조건에 해당하는 결과를 표출하는 화면 입니다.
검색 조건
- ① 위성 : 천리안위성 1호 또는 천리안위성 2A호 위성 종류를 선택
- ② 센서 : 선택된 위성 검색 조건 항목에 포함된 센서 종류 선택, 위성 검색된 조건에 포함되는 센서만 표출된다.
- ③ 레벨 : 위성자료의 레벨 종류 선택, 검색된 조건에 포함되는 자료 레벨만 표출된다.
- ④ 종류 : 위성자료의 검색 종류 선택, 이미 검색된 조건에 선택된 항목들에 포함되는 자료 종류만 표출된다.
- ⑤ 관측영역 : 전구, 동아시아, 한반도 등 영역을 선택, 위성에 따라 선택 가능한 영역만 표출된다.
- ⑥ 포맷 : 위성자료의 파일 포맷 종류 선택, 전체, 텍스트(asc), 이진(bin, HE5, H5, NetCDF), 영상(png)

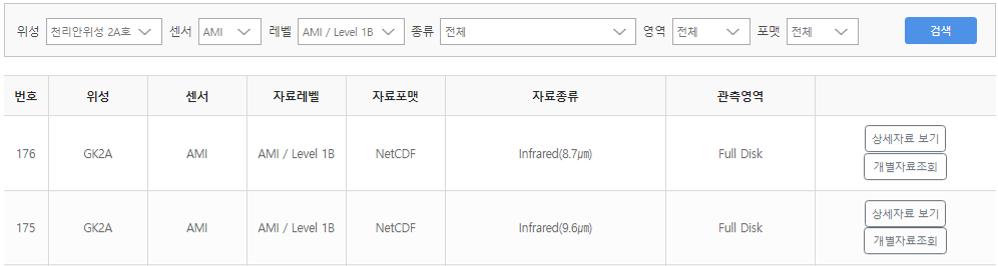

위성자료서비스 자료신청 화면
버튼 기능
- ① 상세보기 : 위성자료의 메타정보를 제공하며, 기간 검색 통해서 자료를 다운로드

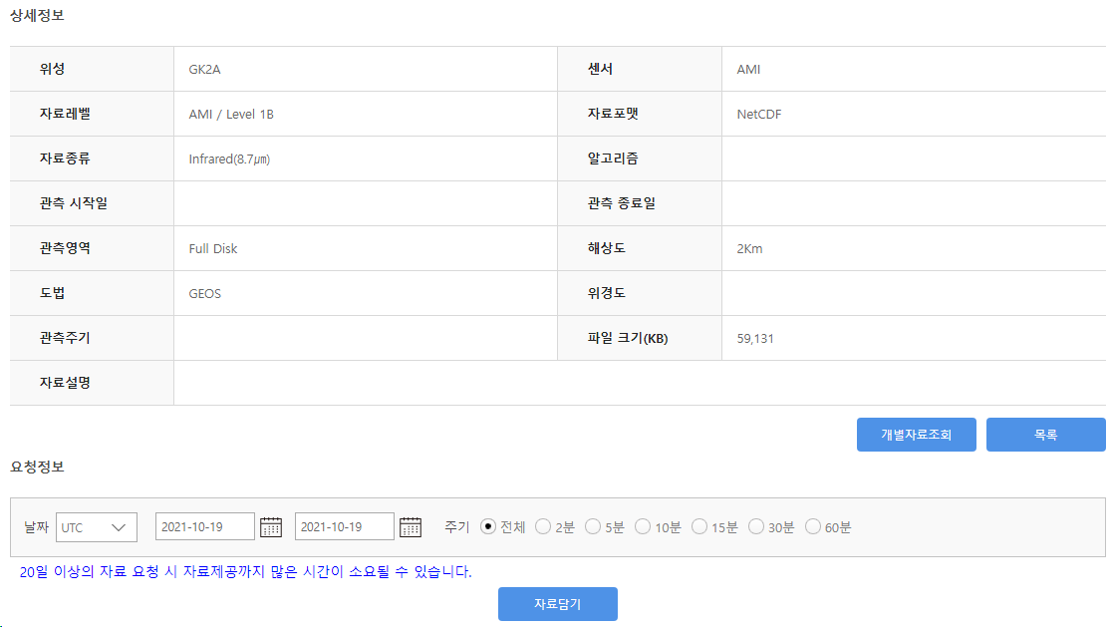

위성 자료서비스 상세보기 화면
- ② 개별자료조회 : 위성자료가 이미지일 경우 영상을 확인 할 수 있으며, 일별 검색을 통해서 개별 자료 다운로드 제공

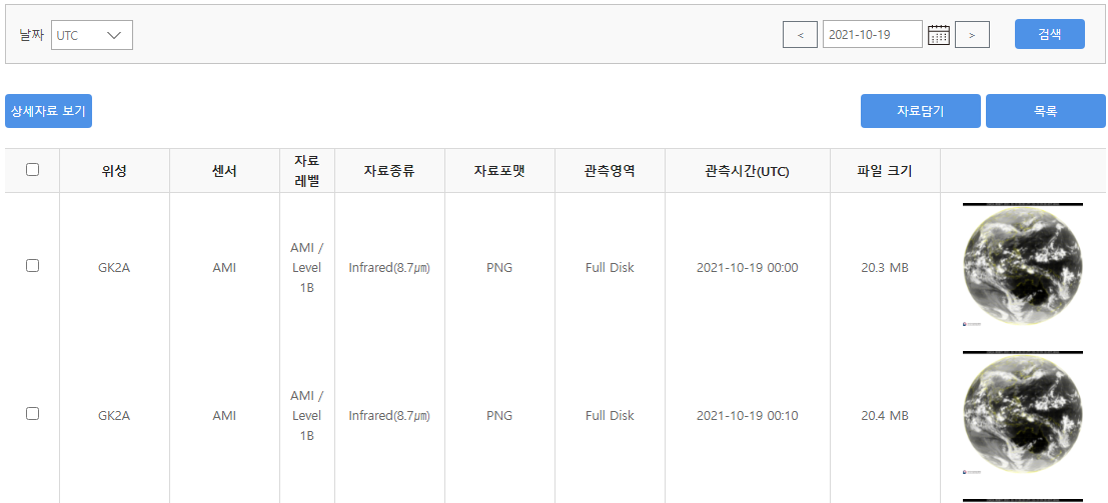

위성자료서비스 개별자료조회 화면
자료 요청
검색된 위성자료를 다운로드 하기 위해 임시로 정보를 저장히기 위한 화면으로, 여러 검색조건을 통해서 자료요청에 저장된 자료를 체크박스를 통해 일괄 선택하여 자료 서비스를 요청 할 수 있습니다.
자료요청 목록 주요 항목
- ① 검색 조건 영역 : 자료요청에 담긴 위성자료 항목을 지정한 기간을 입력하여 목록을 제공
- ② 자료주기 : 상세보기 화면을 통해서 등록된 위성자료의 사용자가 설정한 주기 옵션 정보
- ③ 자료 갯수 : 해당하는 항목이 포함하고 있는 위성자료의 개수로, 개별자료조회를 통한 항목은 1로 표시되며, 상세보기를 통해 신청한 자료는 사용자가 지정한 기간에 포함된 위성자료의 갯수를 표시
- ④ 자료 용량 : 해당 위성자료가 포함하고 있는 자료의 전체 파일 용량
- ⑤ 포맷 변환 : 위성자료가 포맷 변환을 제공하는 자료일 경우 선택 박스로 표시되며, 변환 가능한 포맷 종류를 선택 할 수 있는 옵션 제공

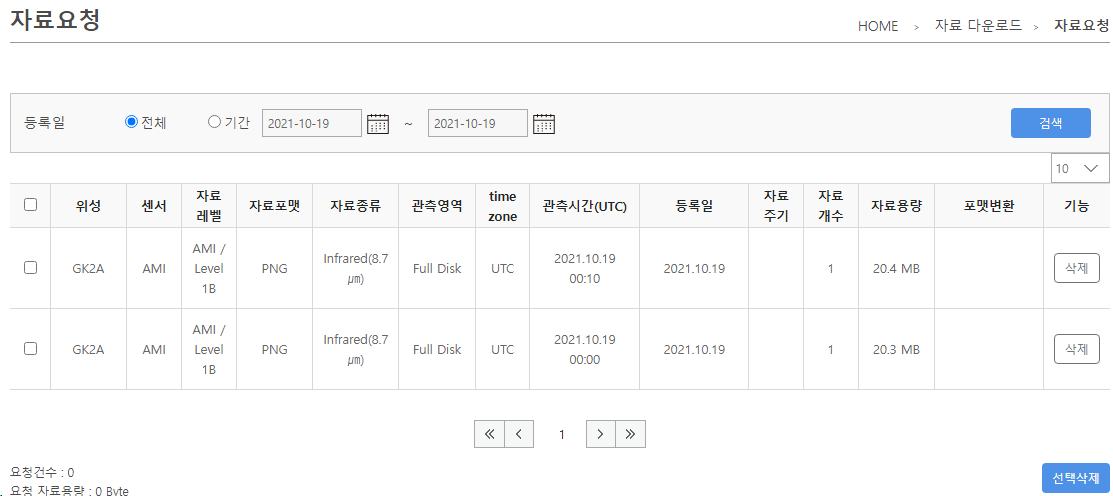

위성자료서비스 자료요청 목록
자료요청 항목
- ① 요청 목적 : 위성자료 요청 목적을 선택
- ② 자료 압축 분활 : 위성자료는 압축을 하여 제공하기 때문에 대용량 자료는 분할하여 제공하게 된다. 옵션에서 제공되는 압축 용량을 선택한다.
- ③ 포맷 : 압축 포맷 형식을 선택한다.
- ④ 신청 사유 : 위상자료 신청 사유를 입력한다.

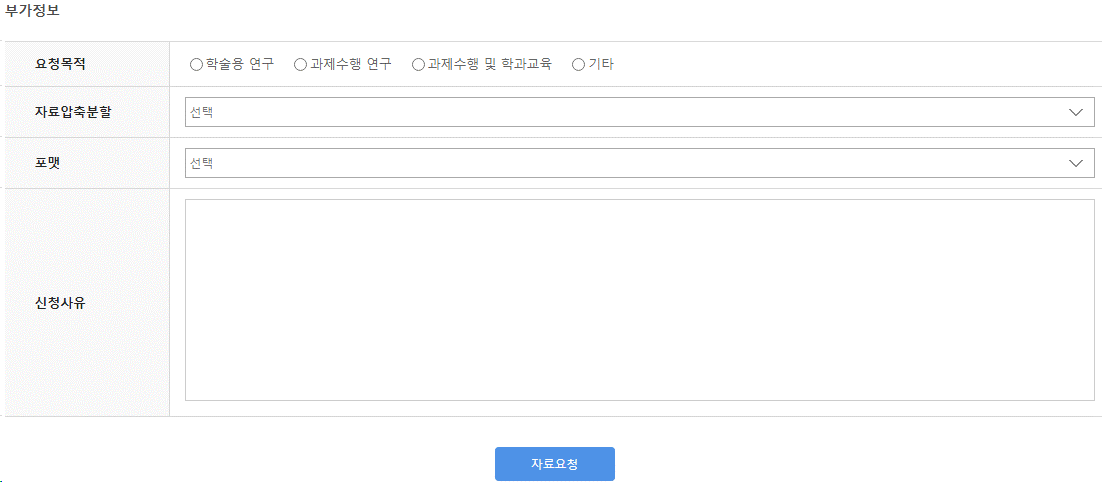

위성자료서비스 자료요청 화면
자료 다운로드
자료요청 화면에서 요청한 자료의 이력을 확인하고 다운로드 기능을 제공합니다. 요청한 자료는 순차적으로 처리하여 제공하기 때문에 처리 상태를 확인하여 다운로드를 할 수 있습니다.
다운로드가 가능한 상태가 되면 다운로드 버튼이 표시되며, 다운로드 버튼을 클릭하여 신청한 자료를 다운로드 받습니다.
다운로드 가능한 자료는 관리자가 지정한 일정 기간이 지나면 자동으로 삭제되며, 자료가 삭제되면 다운로드 버튼은 자동으로 비활성화 됩니다.
주요 항목
- ① 요청일 : 자료를 요청한 시간 정보를 보여준다.
- ② 처리상태 : 요청한 위성자료의 요청 처리 흐름 상태를 보여준다. (처리대기, 처리중, 처리완료)
- ③ 다운로드 버튼 : 처리 완료된 파일인 경우 다운로드 받을 수 있는 버튼이 활성화 된다. 일정 기간이 지나면 요청한 자료는 자동으로 삭제되고 다운로드 버튼은 비활성화 된다.
- ④ 상세정보 버튼 : 요청한 자료의 상세 목록 정보를 보여준다.

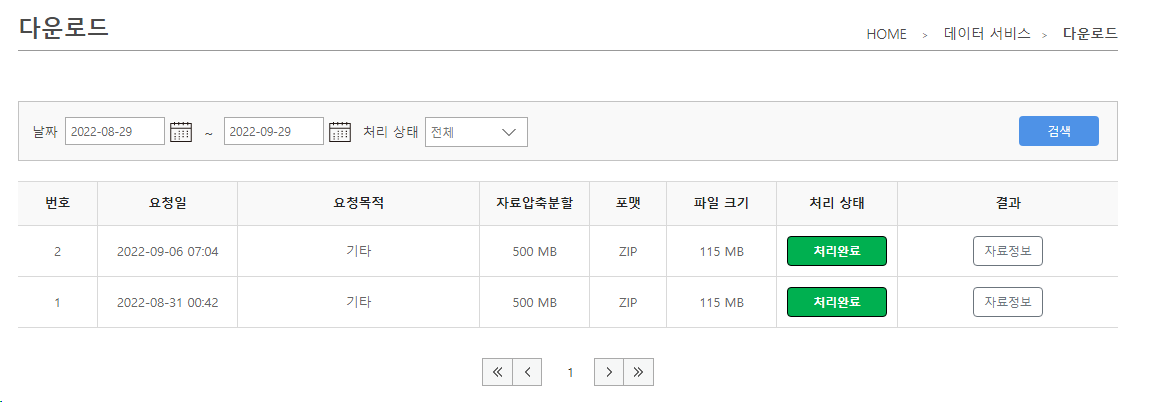

위성자료서비스 다운로드 화면
컨버전 테이블
영역정보
- 천리안위성 2A호 영역정보 바로가기
- 천리안 위성 1호 자료 영역정보
| 천리안위성 1호 Binary 파일 정보 (한반도) | ||||
|---|---|---|---|---|
| 한반도 | ||||
| Datum | WGS 84 | |||
| Map Projection | Polar Stereographic | |||
| Latitude of True Scale (degree) |
37.45N | |||
| Longitude Down (degree) |
126.83E | |||
| False Easting | 0 | |||
| False Northing | 0 | |||
| image width | 1024 | |||
| image height | 1024 | |||
| Pixel Size | 1720.8m | |||
| Corner information |
Upper Left |
Easting Longitude |
-880190 mL (114.9653 E) |
|
| Northing Latitude |
-4189590 m (44.76545 N) |
|||
| Upper Right |
Easting Longitude |
880189 m (138.694689 E) |
||
| Northing Longitude |
-4189590 m (44.76545 N) |
|||
| Lower Left |
Easting Longitude |
-880190 m (118.41516 E) |
||
| Northing Longitude |
-5949969 m (29.244501 N) |
|||
| Lower Right |
Easting Longitude |
880189 m (135.244832 E) |
||
| Northing Longitude |
-5949969 m (29.244501 N) |
|||
| 천리안위성 1호 Binary 파일 정보 (아시아) | ||||
|---|---|---|---|---|
| 아시아 | ||||
| Datum | WGS 84 | |||
| Map Projection | Polar Stereographic | |||
| Latitude of True Scale (degree) |
35N | |||
| Longitude Down (degree) |
127E | |||
| False Easting | 0 | |||
| False Northing | 0 | |||
| image width | 1500 | |||
| image height | 1300 | |||
| Pixel Size | 4000m | |||
| Corner information |
Upper Left |
Easting Longitude |
-2998000 m (78.285106 E) |
|
| Northing Latitude |
-2632427 m (46.726561 N) |
|||
| Upper Right |
Easting Longitude |
2998000 m (175.714894 E) |
||
| Northing Longitude |
-2632427 m (46.726561 N) |
|||
| Lower Left |
Easting Longitude |
-2998000 m (106.044995 E) |
||
| Northing Longitude |
-7828427 m (10.172323 N) |
|||
| Lower Right |
Easting Longitude |
2998000 m (147.955005 E) |
||
| Northing Longitude |
-7828427 m (10.172323 N) |
|||
| 천리안위성 1호 Binary 파일 정보 (북반구 확장) | ||||
|---|---|---|---|---|
| 북반구 확장지역 |
||||
| Map Projection | GEOS | |||
| Equator Radius | 6378169.0 m | |||
| Ploar Radius | 6356583.8 m | |||
| COFF | 966.5 | |||
| LOFF | 1262.5 | |||
| CFAC | 10212669 | |||
| LFAC | 10212669 | |||
| Subsatellite Longitude | 128.2E (degree) | |||
그외
- ① 천리안위성 1호 : 전구, 한반도지역
- ② 천리안위성 1호 : AMV ASC 헤더 정보
| 천리안위성 1호 AMV ASC 헤더 정보 | |||||
|---|---|---|---|---|---|
| No. | 변수명 | 자료형 | 자릿수 | 변수설명(국문) | 변수설명(영문) |
| 1 | predcol0 | Float_64 | F10.3 | 영상(1)의최대상관계수변위지점i | x-direction number from previous image |
| 2 | predlin0 | Float_64 | F10.3 | 영상(1)의최대상관계수변위지점j | y-direction number from previous image |
| 3 | predlat0 | Float_64 | F10.3 | 영상(1)의최대상관계수변위지점위도 | latitude from previous image |
| 4 | predlon0 | Float_64 | F10.3 | 영상(1)의최대상관계수변위지점경도 | longitude from previous image |
| 5 | predcol1 | Float_64 | F10.3 | 영상(3)의최대상관계수변위지점i | final x-direction number |
| 6 | predlin1 | Float_64 | F10.3 | 영상(3)의최대상관계수변위지점j | final y-direction number |
| 7 | predlat1 | Float_64 | F10.3 | 영상(3)의최대상관계수변위지점위도 | final latitude |
| 8 | predlon1 | Float_64 | F10.3 | 영상(3)의최대상관계수변위지점경도 | final longitude |
| 9 | fTemp1 | Float_64 | F10.3 | 표적중심i | x-direction number from next image |
| 10 | fTemp2 | Float_64 | F10.3 | 표적중심j | y-direction number from next image |
| 11 | fTemp3 | Float_64 | F10.3 | 표적중심위도 | (optimal target) latitude |
| 12 | fTemp4 | Float_64 | F10.3 | 표적중심경도 | (optimal target) longitude |
| 13 | fTemp5 | Float_64 | F10.5 | 벡터(1)의u | U-speed from previous image |
| 14 | fTemp6 | Float_64 | F10.5 | 벡터(1)의v | V-speed from previous image |
| 15 | fTemp7 | Float_64 | F10.5 | 벡터(2)의u | U-speed from next image |
| 16 | fTemp8 | Float_64 | F10.5 | 벡터(2)의v | V-speed from next image |
| 17 | u_dir | Float_64 | F10.5 | 최종벡터의u | final U-speed |
| 18 | v_dir | Float_64 | F10.5 | 최종벡터의v | final V-speed |
| 19 | fTemp9 | Float_64 | F10.5 | 벡터(1)의풍속 | wind speed from previous image |
| 20 | fTemp10 | Float_64 | F10.5 | 벡터(1)의풍향 | wind direction from previous image |
| 21 | fTemp11 | Float_64 | F10.5 | 벡터(2)의풍속 | wind speed from next image |
| 22 | fTemp12 | Float_64 | F10.5 | 벡터(2)의풍향 | wind direction from next image |
| 23 | spd_wind | Float_64 | F10.5 | 최종벡터의풍속 | final wind speed |
| 24 | dir_wind | Float_64 | F10.5 | 최종벡터의풍향 | final wind direction |
| 25 | fTemp13 | Float_64 | F10.5 | 벡터(1)과벡터(2)의변위를결정한최대상관계수 | correlation between previous image and final AMV |
| 26 | fTemp14 | Float_64 | F10.5 | 벡터(2)과벡터(3)의변위를결정한최대상관계수 | correlation between next image and final AMV |
| 27 | fTemp15 | Float_64 | F10.5 | 표적의contrast | (optimal target) contrast |
| 28 | fTemp16 | Float_64 | F10.5 | 최종벡터고도 | (optimal target) AMV height |
| 29 | fTemp17 | Float_64 | F10.5 | 최종벡터고도에해당하는적외TBB | (optimal target) representative Brightness Temperature |
| 30 | nTemp1 | U_int | I5 | 최종벡터의고도할당방법 | (optimal target) height assigning method |
| 31 | fTemp18 | Float_64 | F10.5 | NWP바람장과의Best-fit고도 | (optimal target) bestfit level with NWP wind |
| 32 | fTemp19 | Float_64 | F10.5 | 방향일관성 | temporal direction consistency from previous image |
| 33 | fTemp20 | Float_64 | F10.5 | 풍속일관성 | temporal spatial consistency from previous image |
| 34 | fTemp21 | Float_64 | F10.5 | 벡터일관성 | temporal vector consistency from previous image |
| 35 | fTemp22 | Float_64 | F10.5 | 공간균질성 | spatial vector consistency from final AMV |
| 36 | fTemp23 | Float_64 | F10.5 | NWP와의일관성 | temporal forecast consistency from final AMV |
| 37 | qi_wind | Float_64 | F10.5 | 최종품질계수 | final QI |
| 38 | fTemp24 | Float_64 | F10.5 | NWPu | (optimal target) NWP U-speed |
| 39 | fTemp25 | Float_64 | F10.5 | NWPv | (optimal target) NWP V-speed |
| 40 | fTemp26 | Float_64 | F10.5 | NWP기온 | (optimal target) NWP Temperature |
| 41 | nTemp2 | U_int | I5 | 표적분류(0:청천,1:구름표적) | (optimal target) target type |
| 42 | fTemp27 | Float_64 | F10.5 | 벡터고도(1) | (optimal target) AMV height from previous image |
| 43 | fTemp28 | Float_64 | F10.5 | 벡터고도(2) | (optimal target) AMV height from next image |
| 44 | pw | Float_64 | F10.5 | 벡터고도(3) | (optimal target) AMV height from final AMV |
| 45 | fTemp29 | Float_64 | F10.5 | 벡터고도(1)에해당하는적외TBB | (optimal target) Brightness Temperature from previous image |
| 46 | nTemp3 | U_int | I5 | 표적내의구름가장자리화소개수 | (optimal target) number high standard deviation |
| 47 | nTemp4 | U_int | I5 | 추적영역중심이동변위(x방향) | dx from previous image |
| 48 | nTemp5 | U_int | I5 | 추적영역중심이동변위(x방향) | dx from next image |
| 49 | nTemp6 | U_int | I5 | 추적영역중심이동변위(y방향) | dy from previous image |
| 50 | nTemp7 | U_int | I5 | 추적영역중심이동변위(y방향) | dy from next image |
